Да причем тут мастер? Я забросил давно радиоэлектроникой заниматься, это редко когда нужно и оправдано (с одними только корпусами и кнопками упаришься), покупка и доставка деталей и инструментов не имеет смысла, когда не делаешь регулярно (я вообще уже думаю все свое барахло распродать). Тут сижу пол месяца только потому, что после переезда комп еще не собрал, занят другими делами, но скоро переключатель дисков станет необходим.

Erema
Если вы еще намерены сделать плату за выходные, отпишите (я не знаю какой у вас прогресс, может уже много времени потратили). Если нет - сделаю сам.
Обновил схему в первом сообщении, пусть заодно будет и защита понадежнее. Биполярные транзисторы в корпусе to-92, так что цоколевка пофиг какая. Суть в том, что одним транзистором буду сжигать предохранитель при проблемах с основным питанием (его разъемы по размерам на той же картинке, 4 дырки), +9 вольт от отдельного преобразователя беру, так что просто дырку под пин надо вывести.
Прикидывал уже как детали разместить, вполне хватает каждый блок сделать 1.5 см на 3 см и расположить 6 в ряд или 3*2. Питание при этом и/или выходы на 16 и 8 пиновые разъемы придется проводами подтягивать, а конденсаторы с резисторами на стоках и истоках лучше отдельным рядом и к ним провода подтянуть. В любом случае, все силовые дорожки обязательно буду допаивать медным проводом, чтоб снизить сопротивление. Желательно бы потом увидеть разводку до самого изготовления платы.

abcdefzx
Я здесь все еще нахожусь только потому, что Erema похоже потратил время на проектирование. Если для вас нормально нае*вывать, то это не мои проблемы, а я живу по чести и совести.

Erema
Не могу вас достать, телефон не верен.

BorisVorontsov, телефоны прежние 2три8-28-26, 8-910-285-2два-94

Отправил ЛС

Erema
Прогресс будет?

BorisVorontsov, распечатайте, вырежьте и проверьте расположение разьемов.
Изображения

Вроде все правильно, проблем не обнаружил.

Сообщение от BorisVorontsov:
Вроде все правильно, проблем не обнаружил.

С учетом всех изменений, все будет выглядеть вот так:
Изображения


igor18198
Да, я писал про to220 и to92 транзисторы.

Сообщение от :
Про узкие дорожки - их длина мала , а закон ома никто не отменял ( какой нагрев/перегорание при 1 ампере ???? )

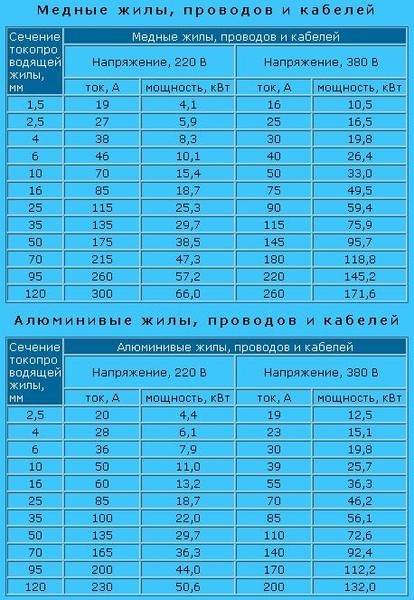

1 ампер на каждый выход диска, а по питанию 6 ампер на каждую линию по той схеме, что сейчас неправильно разведена (надо две по 3 ампера). Законом Ома бравировать ни к чему, если он вообще не связан с нагревом и с практическими знаниями. Есть определенные стандарты для сопоставления тока к сечению провода, для меди нормально 2 ампера на мм^2 и под всякие трансформаторы с достаточным количеством железа можно 4-5 ампер. Если не верите, попробуйте сами эксперименты провести, пропуская ток через короткий медный провод и длинный - нагрев одинаковый, а количество теплоты разное, хоть там дорожки 1мм длинной, хоть 100.

Erema

Сообщение от :
>Два 4х пиновых разъема это две линии а каждые 3 каскада ключей, они не должны быть параллельно закорочены, соответственно защитные диоды и конденсаторы *2.
Я считаю это излишним. Т.к источник один. Не большая проблема. Сделаю.

Есть блоки питания, у которых линии разделены (по крайней мере были 10 лет назад) и я не считаю надежным вариант закоротить их. Это в случае поломки сразу всю плату накроет и любые пульсации с одной линии будут переходить на другую, снижая качество питания в целом. У меня жесткие диски не с порнухой, а с работой, качественные и надежные харды уже не выпускают давно и чем попало их потчевать не буду.

Сообщение от :
Силовые выполнены 40th (1,0мм), сигнальные 15th (0.4mm).
Какие они должны быть?

Сигнальные не важно, но лучше чуть потолще, чтоб в случае перенагрева паяльником не оторвались, по крайней мере в тех местах, где это может быть, рядом с транзисторами и любыми просверленными дырками (ну или там просто ляпнуть площадку побольше). Силовые по ширине сколько можете, столько и расширяйте, в разумных пределах конечно, чтоб пол миллиметра минимум было между дорожками, 3-4 мм шириной от молексов хватит под допайку проводов, ну а поскольку места много, то можно и больше.

Сообщение от :
Сложилось такое правило. Это связано с тем что приходится низковаттным паяльником греть большой полигон. Ширина мостиков зависит от диаметра отверстия. Ставиться автоматически. Никто не мешает сделать их любыми.
В этом проекте они 15th. Их четыре. Это все 15*4=60th = 1,5мм
Какими их делать?

Ааа, понятно, спасибо. Просто делайте по-старинке, у меня 40 ваттный один точно есть, он и свинец берет.

Сообщение от :
На каждой материнке их с десяток. У меня их не подлежащих ремонту целый ящик. Их и паять проще и смотрятся лучше.
Вопрос второй, Ваши транзисторы с логическим управлением? Они хорошо открываются напряжением 5В?
С ТО220 я попробовал плату развести. Сложностей со связями больше. Оптимально уложить много проблемнее. Честно говоря, уже подумывал взять 4559 или 4897 в SO-8 корпусе. Но передумал.

Это конечно здорово, но черт знает насколько транзисторы деградировали и до каких температур они нагревались, а я накупил весьма дорогие низкоомные (правда переплатил в чипидипе, там цены драконовские в Питере в розницу). Я сейчас посчитал, есть дпак и еще такой же только поменьше корпус, достаточно много, но все n-канальные, а p-канальных ни одного, только to220. А so-xx я вряд ли осилю потом ремонтировать, пилить ножовкой разве что корпус и потом отпаивать ножки.

Сообщение от :
Проблем еще меньше чес с ТО220. Способ демонтажа следующий:
- откусываете выводы щипцами;
- греете подложку паяльником, поднимаете пинцетом;
- греете выводы транзистора, убираете их пинцетом;
- убираете остатки припоя оплеткой;
- ставите новый транзистор, припаиваете подложку;
- припаиваете выводы.

У меня нет ни пинцета, ни оплетки (и фидера тоже нет или другого кабеля чтоб выдрать). Я просто помню, что паяльником 3 вывода запросто одновременно прогреть у транзисторов типа кт815 и вынуть, а какую-нибудь 14 пиновую микросхему отпаивать это огромный шанс пары дорожек лишиться.

Сообщение от :
Под рукой старый seagate 7200.9. Тут +5В - 0,4А и +12В - 0,56А
1Тб ST3100524AS +5В - 0,72А и +12В - 0,52А
3Тб WD WD30EZRX +5В - 0,6А и +12В - 0,45А

К сожалению, это не так. Есть статьи с измерениями, обычными тестерами из-за пульсаций нагрузки выдает совсем другие числа. У меня штук 15 хитачи терабайтники старые, вестерн блэк пятисотка, пара самсунгов 640.

abcdefzx

Сообщение от :
Нет, так не считается, тепло то отводится поверхностью, которой здесь больше, чем толщины.

Ну какая может быть поверхность у стеклотекстолита с его теплопроводностью и в закрытом корпусе? Я когда-то расчитывал нагрев для самодельного мотора и мне это совершенно не понравилось, даже думал что ошибся, пришлось проводить эксперименты и действительно дело дрянь. Притом что обмотки намотаны на стали, а не на поганеньком текстолите, а греется на ощупь так, что за 2 минуты уже палец держать больше нескольких секунд болезненно. А вот когда 1.5 ампера на 1 мм^2 проверял, то температура еще в пределах болевого порога (ну значит до 53-55 градусов).
Посмотрите на картинку в аттаче. Две одинаковой ширины дорожки, одна (как утверждает большинство радиолюбителей) типа не сгорит, потому что короткая. А вы соедините их последовательно и подайте тот же самый ток. Почему длинная с более большим сопротивлением должна сгореть, а короткая, как ее составляющая, не должна? Чем длиннее дорожка, тем больше ее поверхность контактирует с другим веществом (стеклотекстолитом), следовательно и пропорционально остывает. Пропуская одинаковый ток при любой длинне дорожек на текстолите одинаковой ширины, получаете одинаковый нагрев в любом месте.

Эх, расстроился из-за разводки. Привык уже, что нахожу по работе фрилансеров и они "все сделаю начальник, все могу", а потом ждешь и получаешь какую-то хрень, только время теряю. Если все еще можете сделать нормально - делайте, найду пока чем еще заняться.
Изображения
